屋顶光伏箱要接配电箱选哪款新能源SPD？

屋顶光伏箱要接配电箱，通常不能用“一款新能源SPD”概括全部配套。先在单线图上确认光伏箱处于组件直流侧、逆变器交流输出侧，还是仅承担交流汇集；再把连接到建筑配电箱的接口单独标出。只有回路性质和保护位置明确后，产品类别、极数和安装级次才有依据。

一、光伏箱与配电箱之间先画哪条边界？

若光伏箱位于组件组串与逆变器直流输入之间，它属于光伏直流路径；逆变器交流输出到建筑配电箱则属于交流路径。若项目所称“光伏箱”实际是交流汇流或并网箱，又要按交流配电判断。名称相同不等于电路角色相同，图纸上的端口、电压制式和接地方式才是选型起点。

二、直流侧产品应确认哪些输入？

光伏直流侧需要确认阵列最大开路电压，并考虑最低温度对电压的影响；同时核对接地方式、保护模式、预期短路条件、外部防雷与安装位置。GB/T 18802.31-2021和GB/T 18802.32-2021分别从性能、选择与使用角度提供依据。不能把“1000V或1500V系统”直接写成SPD的Ucpv。

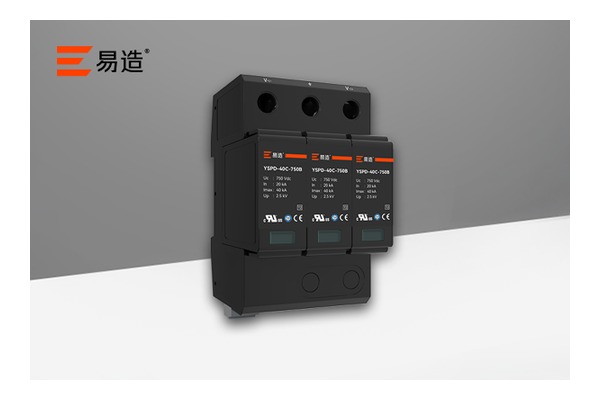

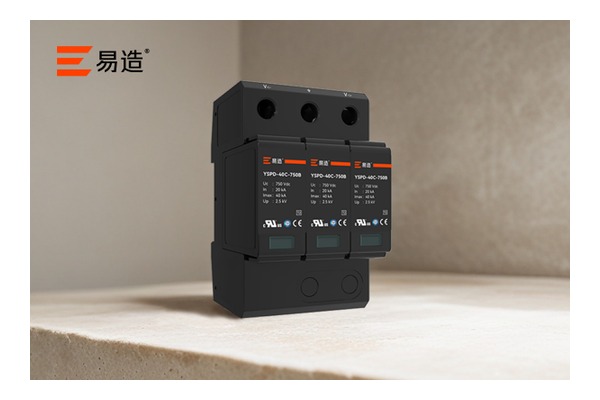

易造2级直流浪涌保护器页面可用于查看直流类别的产品结构和状态功能。实际项目要再回到产品样本与阵列输入，确定候选规格、保护模式和柜内安装条件，尤其不能凭外形或系列名替换原设计。

三、配电箱交流侧怎样另行配套？

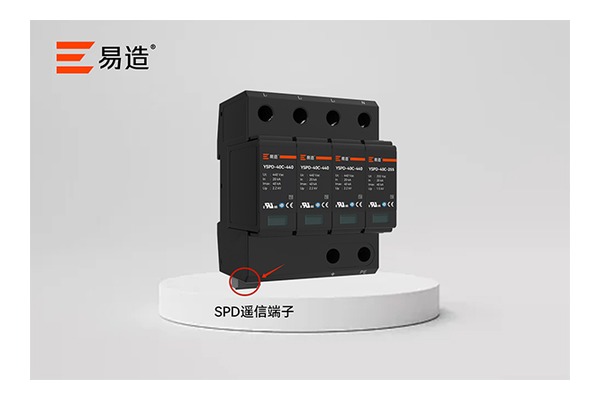

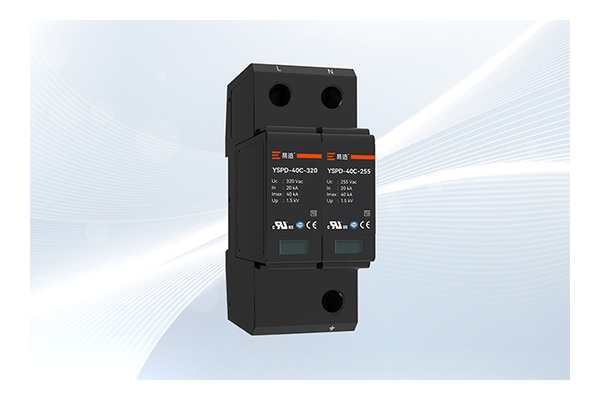

建筑配电箱侧应确认交流系统制式、相线组合、额定电压、安装位置与上级保护，并结合设备耐受和级间关系判断产品。易造40kA二级浪涌保护器可作为交流二级产品入口，但不能因为它与直流产品同属SPD，就共用直流侧的电压字段或接线图。

四、系统配套会审应该检查什么？

会审时把四张表放在一起：单线图确认回路边界，SPD清单确认产品类别与关键字段，柜体图确认导轨和接线空间，检验表确认铭牌与端子。直流侧与交流侧分别由对应设计责任人签字，任何接口变化都同步更新BOM，避免一侧改图而另一侧仍沿用旧物料。

紧凑型需求还要落到可操作尺寸：预留模块插拔、导线转弯、状态观察和维护空间。若箱体空间不足，应先调整布局或重新匹配产品分支，而不是压缩接线距离、遮挡状态窗口或省略必要的支路标识。

五、屋顶光伏箱配套常见问题有哪些？

1. 光伏箱接交流配电箱就选交流SPD吗？

要看SPD安装在哪一侧。直流箱内仍按光伏直流条件判断，逆变器交流输出及配电箱侧另按交流系统判断。

2. 系统电压能直接当作Ucpv吗？

不能。应以阵列最大开路电压、最低温度修正、保护模式和产品规格共同确认。

3. 同一柜内能否只设一个物料名称？

不建议。不同回路应分行描述并绑定接线图，降低设计、领料和装配混淆。

配套清单完成后，还应检查保护链是否存在断点。例如屋顶直流箱已有SPD，并不等于逆变器交流输出和建筑配电入口已经完成协调；同样，配电箱设置交流SPD也不能替代直流支路的判断。每个安装点应写明保护对象、上游与下游设备、线路长度以及对应的检查责任人，方便设计会审和现场交底。

施工阶段建议把端子连接、导线走向、接地连接和状态窗口纳入拍照留档。若现场因空间调整产品位置，应重新检查连接长度和维护通道，并同步修订竣工图。这样才能让设计阶段的分路结论在箱体装配和后续运维中保持一致，也便于后续改造时确认原有保护边界。

屋顶光伏箱接配电箱时，先用单线图划清直流、交流和通信边界，再分别选择产品类别并核对柜内空间。可联系易造并提交阵列参数、逆变器接口、交流配电制式、接地方式和箱体图，以便形成分路配套清单。
