IT系统的组成如图1-50所示，其中图1-1(a)所示为配电系统中性点与地绝缘，电气设备的外露可导电部分单独接地；图1-1(b)所示为配电系统中性点经阻抗接地，电源系统中性点接地体和电气设备外露可导电部分的接地体分开；图1-1(c)所示是配电系统中性点经阻抗接地，电气设备的外露可导电部分通过保护线(PE)接到电源的接地体上。

图1 -1 IT系统的组成示意图

电涌保护器（SPD）又称为浪涌保护器，是用于低压配电系统中电子信号设备上的一种雷电磁脉冲保护设备，与被保护设备并联，限制瞬态过电压和泄放电涌电流，以保护雷击和过电压时电路与设备的安全。适用于交流50/60Hz，额定电压220V/380V的供电系统中，适用于家庭住宅、第三产业以及工业领域浪涌保护的要求。

IT系统的电源中性点不接地或通过阻抗(电阻器或电抗器)接地、不引出中性线，电气设备的外露可导电部分可单独直接地或通过保护线接到电源中性点的接地体上。这种三相三线制系统，当出现第一次接地故障时，故障电流受到限制，电气设备的金属外壳上不会产生危险性的接触电压(接地故障电压不超过50V)，因此可以不切断电源，电气设备尚能继续运行。特别适用于要求能连续工作的电气设备，如大型电厂的厂用电和需要连续生产的生产线。

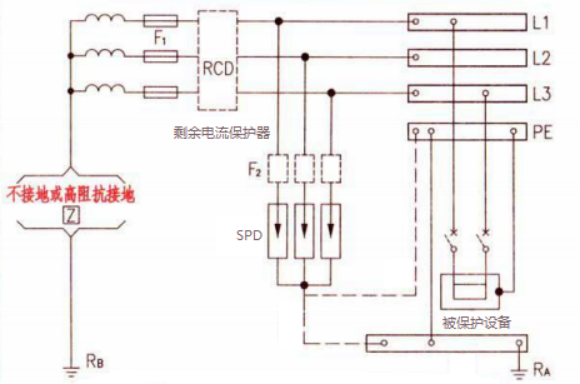

图1 -2 SPD在IT系统的安装

3P结构的浪涌保护器常适用三相交流电源IT系统保护中。在IT 接地形式中，电源侧对地绝缘不接地或经高阻抗接地，负荷侧电气装置的外露可导电部分直接接地，故电源侧无特殊情况时一般不引出 N 导体，负荷侧电气设备外壳采用 PE 导体直接接地，所以防护时只在L导体与 PE 导体之间加装SPD。而保护末端设备时，因无N导体，所以防护时只在 L导体与PE 导体之间加装 SPD。当配电线路上装有剩余电流动作保护器 (RCD) 时，SPD 加装在剩余电流动作保护器(RCD)的前面或后面都没有什么影响。接线方式如图1 -2所示。

对于SPD 在低压配电系统中的接线方式，在IT系统中接线形式应正确理解，合理运用，尽量避免引起 SPD 故障，甚至使之起火，影响配电系统的安全运行。
